Powfrax ^? 系列低中高溫除塵陶瓷纖維濾管

產(chǎn)品用途：工業(yè)窯爐廢氣超低塵凈化及酸性組分去除。

凈化性能：

? ? ? ? ? ? ? ? ? ? 除塵效率>99%(典型顆粒物排放濃度<5mg/Nm3,最低<1mg/Nm3
????????????????????陶瓷纖維濾管表面形成特有吸附劑濾餅，通過濾餅實現(xiàn)酸性組分的高效脫除，脫除效率可達95%以上

適用溫度：

????????????????????HT200低溫系統(tǒng)：<200℃范圍（浸漬防水層濾管）
????????????????????HT600中溫系列：200-600°C范圍
????????????????????HT900高溫系列：600-900°C范圍

產(chǎn)品特點：高孔隙率(>80%)、高強度、低阻力、使用壽命長，完全替代電除塵及布袋除塵。

使用年限：5年質(zhì)保，特定條件下使用壽命可達8-10年。

典型工藝：陶瓷一體化或吸附劑調(diào)質(zhì)+陶瓷纖維濾管+中、低溫SCR催化劑

中天威爾Powfrax陶瓷纖維濾管是一種替代傳統(tǒng)布袋除塵器、旋風(fēng)除塵器、電除塵器的新型高效除塵技術(shù)。具有耐高溫，瞬時最高溫可到1000℃，過濾效率高，使用壽命長等優(yōu)勢。陶瓷纖維濾管表面形成特有的吸附劑濾餅，通過濾餅也可以同時去除煙氣中的酸性組分。

配合陶瓷一體化技術(shù)，可以在同一系統(tǒng)中同時實現(xiàn)除塵、脫硝、脫硫、脫氟及脫除其他酸性組分，以及脫除二噁英，不僅實現(xiàn)多污染物的高效脫除，而且系統(tǒng)維護簡單，運行成本低，產(chǎn)品使用壽命長。

特別對于600-900度的高溫煙氣，陶瓷纖維濾管是這個溫度段的除塵最優(yōu)方案。了解制作工藝

定制化陶瓷纖維棉原料

化學(xué)成分

1. Al ₂O ₃含量 > 45-48%、SiO ₂ 含量 > 51-54%
2. Al ₂O ₃+SiO ₂ 含量? > 99.6%
3. Na、K、Mg、Ga 含量 < 0.3%

物理參數(shù)

1. 陶瓷纖維直徑: 2.5-3.5um
2. ?纖維渣球（212um）含量: <? 8-15%

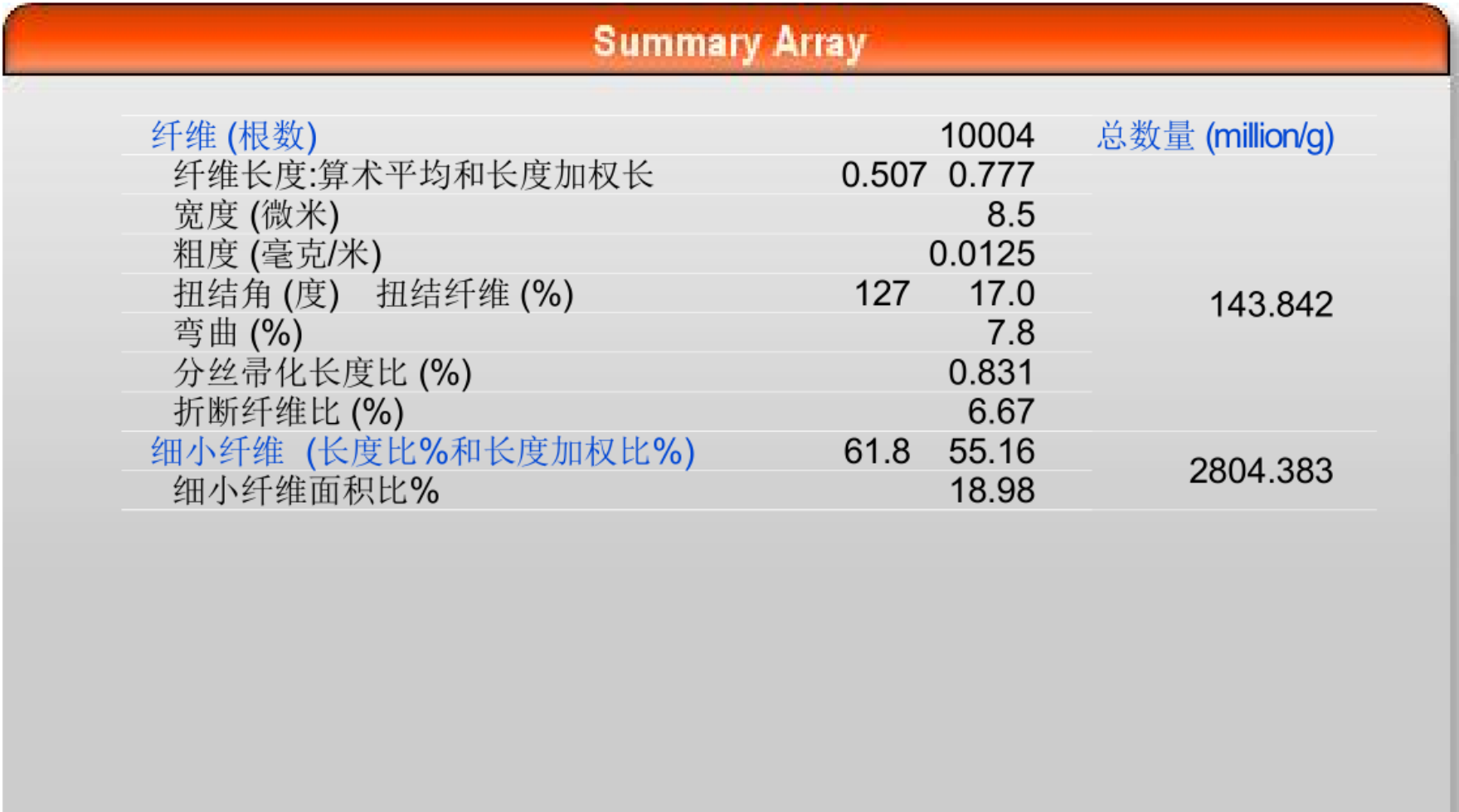

陶瓷纖維長度分布

Powfrax?低中高溫除塵陶瓷纖維濾管插圖2陶瓷催化濾管,陶瓷纖維濾管,玻璃窯爐,陶瓷一體化,塵硝一體化陶瓷纖維長度分布圖

超過濾特性：100層以上濾紙納米造孔技術(shù)

陶瓷纖維濾管采用軸向疊加布料成型工藝，通過外模具成型方式利用離心力將纖維槳液逐層均勻疊加布料，使濾管管壁厚度均勻分布，最終成品濾管疊加濾紙超過100層，確保濾管的高強度。

濾管孔隙率＞80%以上，陶瓷纖維疊加層孔徑25-45 nm，濾管阻力＜260 pa（1 m/min）

PowFrax陶瓷纖維濾管具有高強度、低阻力兩大優(yōu)勢，不但大幅度降低斷管率，且系統(tǒng)集成可以有效的降低其運行成本。

濾管生產(chǎn)過程

原材料質(zhì)檢及試生產(chǎn)

測試化學(xué)成分、纖維直徑、纖維長度、渣球含量、比克值等參數(shù)，進行試生產(chǎn)，確定生產(chǎn)參數(shù)。

纖維原棉加工

使用具有專利的原棉加工技術(shù)，并檢測質(zhì)量參數(shù)保證棉的質(zhì)量。

成型生產(chǎn)

采用纖維漿液離心布料，通過外模具吸濾疊加達100層以上濾紙。

烘干階段

將成型后陶瓷纖維濾管送入烤箱烘烤，固定成形。

研磨硬化階段

將烘干后濾管，利用機器對法蘭進行研磨至標準規(guī)格尺寸，研磨后的濾管浸泡硬化劑后送入烤箱烘烤，讓濾管更加堅固。

質(zhì)檢每階段跟蹤

在上述每個階段，質(zhì)檢部門均會檢查每一階段產(chǎn)品的質(zhì)量參數(shù)，確保高質(zhì)量生產(chǎn)。生產(chǎn)完成后，會對每批次陶瓷濾管的強度、壓差、孔隙率、密度、外觀、尺寸等進行檢查，并出具檢查報告。全流程的嚴格質(zhì)檢既保證了產(chǎn)品質(zhì)量，又形成了唯一的不可竄改的可以追溯的質(zhì)量報告。
品質(zhì)把控與包裝運輸

陶瓷纖維濾管參數(shù)表

陶瓷纖維濾管參數(shù)

我們的客戶

2017年開始，我們先后為宜賓五糧液、山東藥玻、四川中科、安徽盛世、山東魯中、山東景耀玻璃、瀘州華盛等企業(yè)實施了超過50條玻璃窯爐陶瓷一體化煙氣凈化項目，其中 “瀘州酒業(yè)”三線空氣玻璃熔窯環(huán)保項目是國內(nèi)首條日用玻璃窯爐大氣治理以“投資+運營“模式全托管的第三方運營項目，“四川中科”全氧玻璃熔窯是國內(nèi)首家全氧玻璃熔窯采用陶瓷濾管+SCR脫硝工藝環(huán)保項目。

中天威爾部份客戶列表

下載完整產(chǎn)品介紹手冊????????聯(lián)系我們分析工況:常經(jīng)理 15110067832

陶瓷纖維濾管常見問題

陶瓷濾管都有哪些常見質(zhì)量問題？

? ? ? ? 陶瓷纖維濾管常見問題之一：法蘭破裂或斷裂

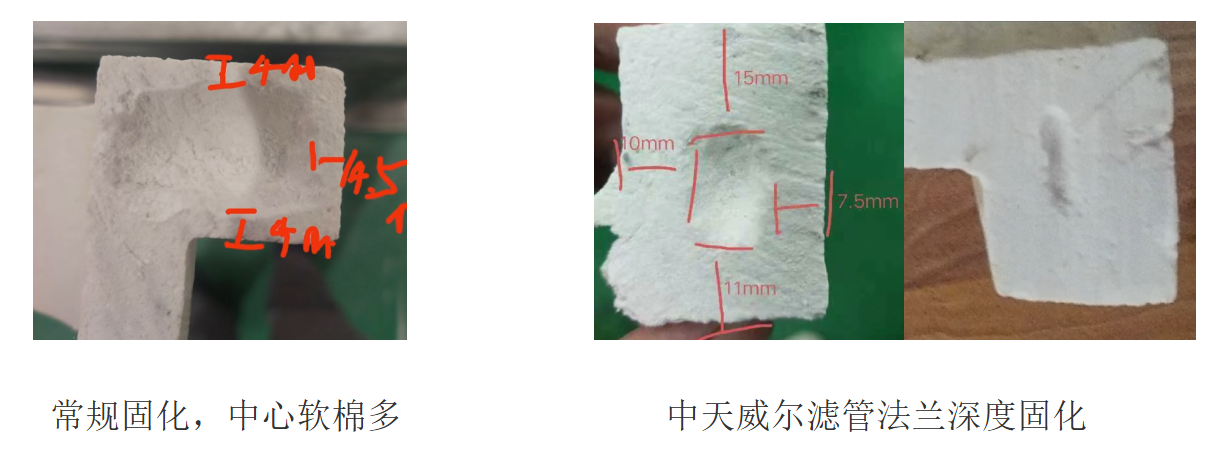

? ? ? ?法蘭破裂或斷裂是固化強度不夠。通常都是采用常規(guī)固化，法蘭厚度為30mm，如果法蘭一般固化深度不足10mm，甚至只有6-8mm，中間夾心有10-15mm未固化，從而導(dǎo)致法蘭硬度不夠而在運行中易損壞。中天威爾陶瓷纖維濾管采取深度固化，中間夾心＜10mm，通常為5-8mm，所以法蘭強度高。
法蘭壓碎或折斷

? ? ? ? 陶瓷纖維濾管常見問題之二：陶瓷纖維濾管管體破洞或斷管

陶瓷濾管出現(xiàn)窟窿 - 反吹壓力或壁厚不均，內(nèi)壁強度差
在距離法蘭30-60cm處出現(xiàn)斷管 - 工藝缺陷導(dǎo)致30-60cm陶瓷濾管強度低
內(nèi)壁厚度偏差大 - 工藝缺陷導(dǎo)致

? ? ? ? 陶瓷纖維濾管在運行中出現(xiàn)破洞問題主要有兩方面原因：一是陶瓷纖維濾管成型離心布料分層不佳及出料量偏少，導(dǎo)致陶瓷纖維濾管本體容積密度偏小，耐反吹磨損強度過低；二是陶瓷纖維濾管法蘭側(cè)存在容積密度偏小缺陷及反吹系統(tǒng)設(shè)計不合理，使其反吹壓力過大，也會因長期反吹磨損而導(dǎo)致法蘭側(cè)前500mm處內(nèi)壁嚴重磨損而破損。

陶瓷纖維濾管除塵適合于哪些場景？

? ? ? ? 高溫陶瓷纖維濾管：陶瓷纖維濾管由于其耐高溫特性，適用于高溫煙氣除塵，瞬時最高耐溫可以達到1000℃，可長期在900℃以內(nèi)溫度下運行。例如高溫煙氣除塵的冶金行業(yè)等。

? ? ? ? 常規(guī)陶瓷纖維濾管：該種陶瓷纖維濾管適用于200-600℃煙氣除塵。

? ? ? ? 低溫陶瓷纖維濾管：針對低溫煙氣除塵，考慮到煙氣濕度對濾管的影響，我們對濾管進行防水處理，可應(yīng)用于低溫煙氣除塵。

陶瓷濾管除塵不適合哪些場景？

? ? ? ? ?陶瓷纖維濾管的原材料為陶瓷纖維棉，主要成分為二氧化硅(SiO?)、三氧化二鋁(Al?O?)，因此極不耐堿與氫氟酸。強堿（Na(OH)2）或氫氟酸直接與SiQ2發(fā)生反應(yīng)，導(dǎo)致纖維結(jié)構(gòu)發(fā)生破壞。因此如煙氣中含有類似物質(zhì)，需對煙氣進行預(yù)處理，避免該類物質(zhì)直接與濾管接觸發(fā)生發(fā)應(yīng)。
? ? ??? ?煙氣中含有粘性物質(zhì)，如果沒有預(yù)處理，也會造成濾管板結(jié)堵塞。
